Unterschiedliche Außengeometrien sicher verbinden

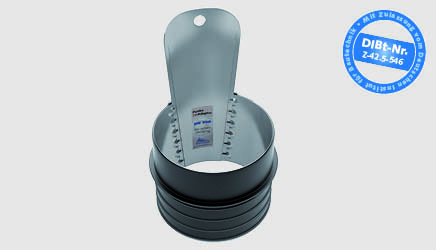

Der Funke BI-Adapter^® bietet eine Lösung für die zuverlässige Verbindung von Rohren, die nur innen kreisrund sind – wie zum Beispiel Betonrohre mit Fuß oder Betonrohre mit Scheitelverstärkung. Der Adapter besteht aus einer Innenhülse aus nicht rostendem Stahl, einer abdichtenden EPDM-Manschette und einem Spreizkeil, der ebenfalls aus nicht rostendem Stahl gefertigt ist.

Schnell, flexibel, dicht

Nach dem Einsetzen ins Rohr wird die EPDM-ummantelte Hülse durch das Einschlagen des Keils geweitet und an die Rohr-Innenwandung des Rohres formschlüssig angepresst. Mehrere ringförmig angeordnete Dichtungsrippen sorgen für eine dichte Verbindung. Auf das andere Ende des BI-Adapters wird im nächsten Arbeitsschritt die im Lieferumfang enthaltene VPC^®-Rohrkupplung aufgesetzt und befestigt. Damit ist die Voraussetzung dafür geschaffen, dass ein außen kreisrundes Rohr angeschlossen werden kann. Der Außendurchmesser des anzuschließenden Rohres muss im Spannbereich der eingesetzten VPC^®-Rohrkupplung liegen. Der Funke BI-Adapter^® ist für Übergänge mit nicht kreisrunder Außengeometrie in Nennweiten von DN 150 bis DN 1200 erhältlich.

Die Vorteile in der Anwendung:

• für alle gängigen Rohrwerkstoffe geeignet
• einfache Montage
• flexibler Einsatz in Kombination mit VPC^®-Rohrkupplung
• Anbindung von Rohren mit nicht kreisrunder Außengeometrie möglich
• Ausführung DN 150 bis DN 600 besitzt die allgemeine bauaufsichtliche Zulassung mit der Zulassungsnummer Z-42.5-546
